直通视镜的工作原理及其相关知识

安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，视镜在大中口径、中低压力的使用领域，它是主导的视镜形式。

用途：本视镜可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以保证其安全生产。

结构：该视镜主要由视镜底板、视镜玻璃、阀门组件等组成。

尿素生产过程中，在带视镜的中低压塔器内，由于工作温度高，液体腐蚀性强的特点，容易造成液面计视镜玻璃损坏，视镜底板变形，而且在安装视镜玻璃过程中，有时因受力不均匀，易造成视镜玻璃破裂。如果没有及时发现，开车后必然发生泄漏，这时就必须全系统停车进行热洗更换。这样不但给系统长周期安全运行带来困难，而且严重影响尿素生产的效率。

根据尿素生产过程中“液体受温度影响易结晶”这一特点，结合各类截止阀，保温阀使用特点，经过长期的观察、摸索和思考，设计出利用视镜底板为阀体，在底板上、下进液处各加一阀门进行控制，在视镜底板上安装视镜玻璃液位计，周围通保温蒸汽保温，以防止液体降温结晶形成假液位。视镜底板焊接到塔类容器上，利用塔体的热量提高视镜底板的温度，进一步防止液体结晶。如果视镜泄漏或视镜玻璃损坏，可先关闭底板上的阀门，这样既起到不停车就可更换视镜玻璃的目的，又能够保证生产的正常进行，而且操作人员的人身安全及工作环境安全也得到了保障。经肥城市化肥厂在尿素预蒸馏塔上试验，一次获得成功，填补了可控式保温视镜领域的空白。

直通视镜有以下结构特点：

⑴ 采用J44W-220R DN15高压截止阀形式，锥面密封，聚四氟乙烯填料密封。

⑵ 阀盖与阀体有螺栓连接，拆装方便。

⑶ 阀瓣与阀杆为整体结构，阀体内腔介质流道通畅，防止假液位。

⑷ 整体式阀体，双阀杆结构，外型布局合理。

⑸ 阀体可通保温蒸汽，作为介质保温，防止液体结晶。

⑹ 阀体与塔类容器焊接，提高阀体温度，二次防止液体结晶。

安装使用可控式保温视镜时需注意的问题：

⑴ 改进视镜垫片的材质。使用具有耐腐蚀，耐老化，耐高温的四氟板，安装时，应对密封面及垫片进行外观检查，不得有径向沟槽和划痕等缺陷，密封垫片应安装平整，位置准确，不得有偏斜或中心偏移，且接触良好，达到使用要求。

⑵ 加强对生产工艺指标的管理。严格控制预蒸馏塔出气温度在120℃,压力1.765MPa,一吸塔出气温度≤46℃，压力1.765MPa，防止超温超压。

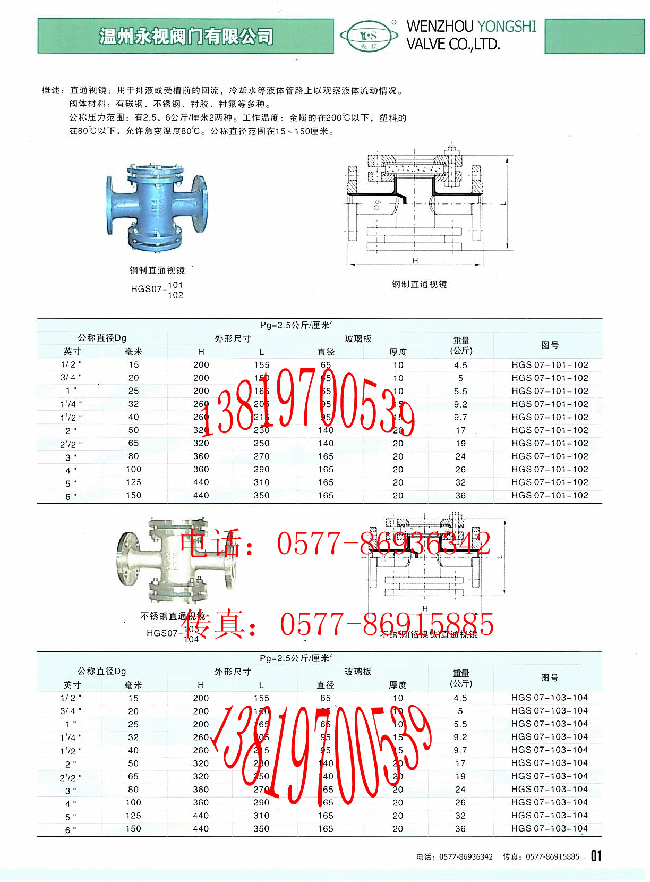

主要技术参数：

1、壳体材质：碳钢、不锈钢、玻璃钢、碳钢衬氟。

2、视窗材质：钠钙玻璃、钢化硼硅玻璃、石英玻璃、有机玻璃。

3、密封材质：丁睛橡胶、聚四氟乙烯、石墨复合。

4、工作压力（Mpa）：PN0.6~2.5，客户如有更高压力要求的，可以定做。

5、工作温度：0℃~+250℃；0℃~+800℃。

6、法兰标准：JB/T81-94，其它法兰标准请用户注明：如HG、ANSI、ASME、HGJ、DIN、JIS等。

用户注意事项：

1、视镜安装.

焊连法兰片必顺清洁并且没有损伤，经专业人员进行操作。

2、视镜镜片安装.

确信视镜座平整光滑，镜片与视镜座之间的密封垫片安装平整，密封垫片没有损伤并且不粘油脂，在紧固螺钉前确定视镜与盖子安装正确，然后慢慢紧固螺钉。

3、视镜必须在允许的压力范围内工作，否则就不能保证安全操作.

温度范围：钠钙玻璃的Z高允许温度为150℃，温度的急剧变化范围为120℃到20℃。

钢化硼硅玻璃的Z高允许温度为280℃，温度的急剧变化范围为230℃到20℃。

石英玻璃的Z高允许温度为800℃，温度的急剧变化范围为500℃到20℃。
